Купол и направляющие
Механика подъёма, фиксация и безопасное закрытие.

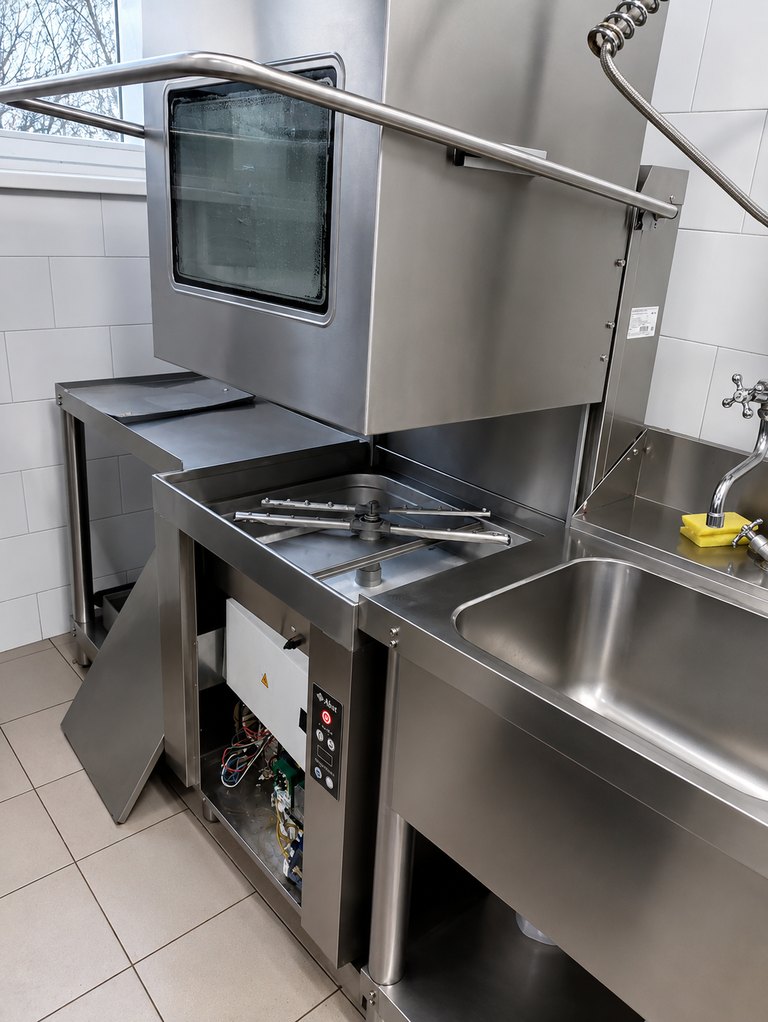

Проходная моечная зона
Купольные промышленные посудомоечные машины
Кассета проходит со стола предварительной очистки через машину на чистую сторону, а купол совмещает доступ к камере и защитную блокировку цикла.
Навигация по материалу
Сначала поймите систему, затем переходите к проверкам
Страница объясняет устройство и диагностическую логику, но не заменяет измерения на конкретной машине и документацию её серии.

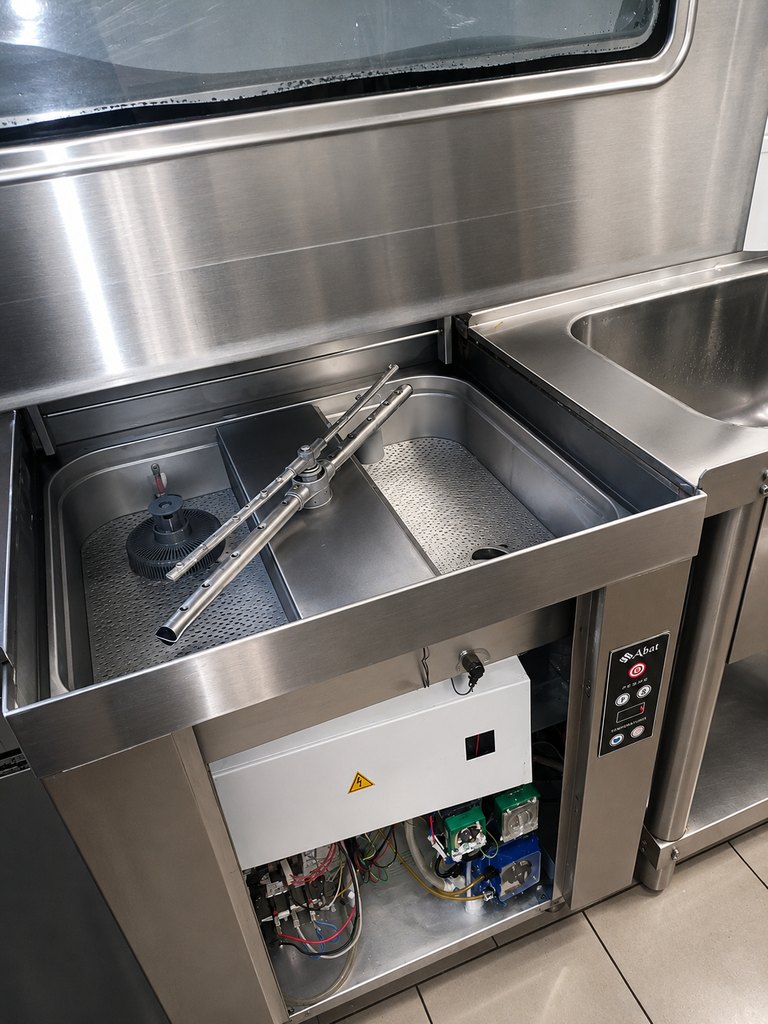

Купольная машина
Рабочая камера и доступ к сервисным узлам
Купольная конструкция объединяет проходную рабочую зону, моечную камеру и нижний отсек с насосами, дозированием и электрикой.
Изображения обработаны для повышения наглядности. Мелкая геометрия, маркировка и взаимное положение небольших деталей могут отличаться от исходных фотографий; для измерений, электрических подключений и дефектовки используют фактический осмотр и документацию конкретной модели.
Технический контекст
Особенности купольной машины
Купольная машина устанавливается между загрузочным и разгрузочным столами. Такая компоновка ускоряет поток кассет и разделяет грязную и чистую стороны моечной зоны.
Подъёмный механизм, положение купола, запуск цикла, наполнение, нагрев и слив — отдельные функциональные контуры. Если купол закрыт, но цикл не начинается, причина не обязательно находится в механике подъёма.
Интерлок
Подтверждает закрытое положение перед запуском.
Моечная камера
Фильтры, насос, верхний и нижний рукава.
Поток кассет
Столы, направление движения и эргономика зоны.
Порядок проверки
Что фиксировать до разборки
- 01
Проверить свободное движение купола без рывков и перекосов.
- 02
Убедиться, что кассета и посуда не мешают закрытию.
- 03
Проверить доступные фильтры, рукава и уровень воды.
- 04
Зафиксировать, стартует ли цикл от закрытия купола или отдельной кнопки в данной серии.
Матрица диагностики
Какие контуры проверяются
| Контур или узел | Проявление | Что проверяется |
|---|---|---|
| Механизм купола | Тяжёлый ход, перекос, самопроизвольное опускание | Направляющие, пружины, тросы или газовые элементы |
| Концевой датчик | Купол закрыт, но цикл не запускается | Положение, проводка и вход контроллера |
| Верхний рукав | Неравномерная мойка верхней части кассеты | Форсунки, крепление и давление |
| Слив | Вода остаётся после завершения | Фильтры, перелив, насос или клапан |
| Бойлер | Низкая температура ополаскивания | Нагрев, датчик и восстановление температуры |
Граница самостоятельной проверки
Что может зафиксировать персонал, а что требует инженера
Без разборки
Тип и модель, индикация, этап цикла, доступные фильтры, положение внешнего крана и видимые протечки.
Только после отключения
Очистка доступных элементов выполняется по руководству конкретной модели, без снятия защитных панелей.
Инженерная диагностика
Измерение напряжения, токов, сопротивления изоляции, температуры, давления и сигналов датчиков требует допуска и схемы.
При запахе гари, повторном срабатывании автомата, воде возле электрических узлов или неконтролируемом переливе эксплуатацию прекращают. Нужна проверка на объекте — позвоните 8 (999) 005-71-72.
