Питание
Напряжение, автоматы, ввод, контакторы и блок питания.
Проверка причины до замены деталей
Диагностика промышленных посудомоечных машин
Разделяем внешний симптом на измеряемые контуры и не назначаем насос, клапан или плату причиной без проверки.
Навигация по материалу
Сначала поймите систему, затем переходите к проверкам
Страница объясняет устройство и диагностическую логику, но не заменяет измерения на конкретной машине и документацию её серии.
Сервисная диагностика
От внешнего осмотра до проверки внутренних узлов

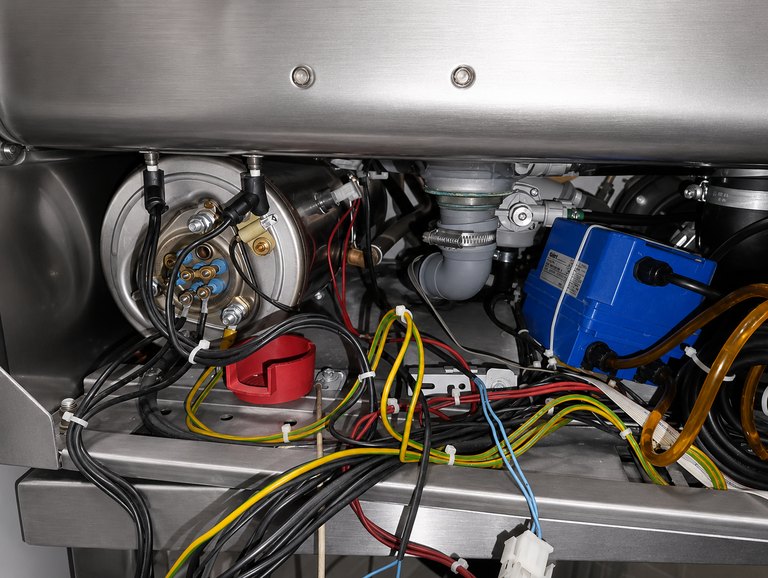

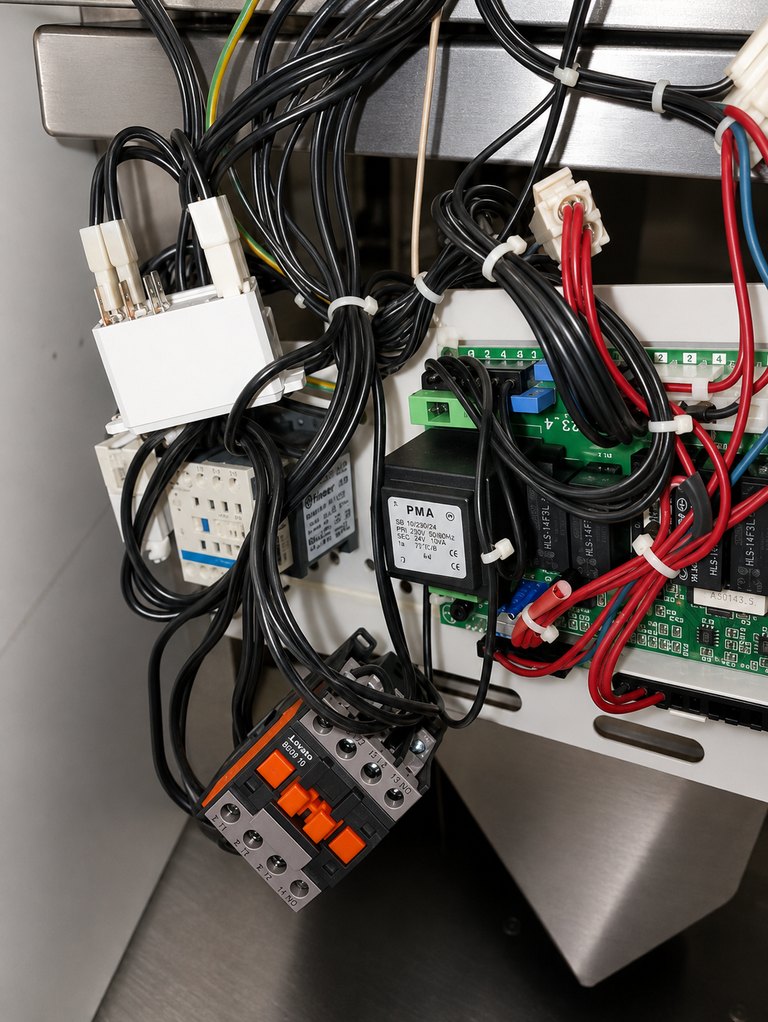

Диагностика последовательно охватывает гидравлическую часть, бойлер, насосы, дозаторы, силовую цепь и плату управления.
Изображения обработаны для повышения наглядности. Мелкая геометрия, маркировка и взаимное положение небольших деталей могут отличаться от исходных фотографий; для измерений, электрических подключений и дефектовки используют фактический осмотр и документацию конкретной модели.
Технический контекст
Диагностика по этапам цикла
Промышленную машину нельзя корректно диагностировать по одному сообщению «не работает». Важно понять, включается ли панель, завершается ли наполнение, достигаются ли температуры, появляется ли давление в рукавах и уходит ли вода после цикла.
Проверка выполняется от внешних условий к внутренним узлам: электропитание, водоснабжение, дренаж, защитные блокировки, датчики, исполнительные механизмы и контроллер. Такой порядок уменьшает риск ненужной замены исправных компонентов.
Наполнение
Давление, входной фильтр, клапан и контроль уровня.
Температура
Бак, бойлер, датчики, ТЭНы и защитные термостаты.
Циркуляция и слив
Насосы, рукава, фильтры, перелив и дренаж.
Порядок проверки
Что фиксировать до разборки
- 01
Считать сообщения и зафиксировать момент их появления.
- 02
Проверить фактический уровень воды и время наполнения.
- 03
Измерить температуру на этапах мойки и финального ополаскивания.
- 04
Оценить давление, вращение рукавов, слив и подачу химии.
Матрица диагностики
Какие контуры проверяются
| Контур или узел | Проявление | Что проверяется |
|---|---|---|
| Впускной клапан | Не набирает или набирает слишком долго | Питание клапана, давление, сетка и проходимость |
| Датчик уровня | Недолив, перелив, остановка цикла | Сигнал датчика и фактический уровень |
| Циркуляционный насос | Нет давления или посторонний шум | Ток, вращение, гидравлика и состояние крыльчатки |
| Нагрев | Температура не достигается | Сопротивление, ток, контактор и датчик |
| Слив | Вода остаётся после цикла | Фильтр, перелив, шланг, насос или клапан |
Граница самостоятельной проверки
Что может зафиксировать персонал, а что требует инженера
Без разборки
Тип и модель, индикация, этап цикла, доступные фильтры, положение внешнего крана и видимые протечки.
Только после отключения
Очистка доступных элементов выполняется по руководству конкретной модели, без снятия защитных панелей.
Инженерная диагностика
Измерение напряжения, токов, сопротивления изоляции, температуры, давления и сигналов датчиков требует допуска и схемы.
При запахе гари, повторном срабатывании автомата, воде возле электрических узлов или неконтролируемом переливе эксплуатацию прекращают. Нужна проверка на объекте — позвоните 8 (999) 005-71-72.
